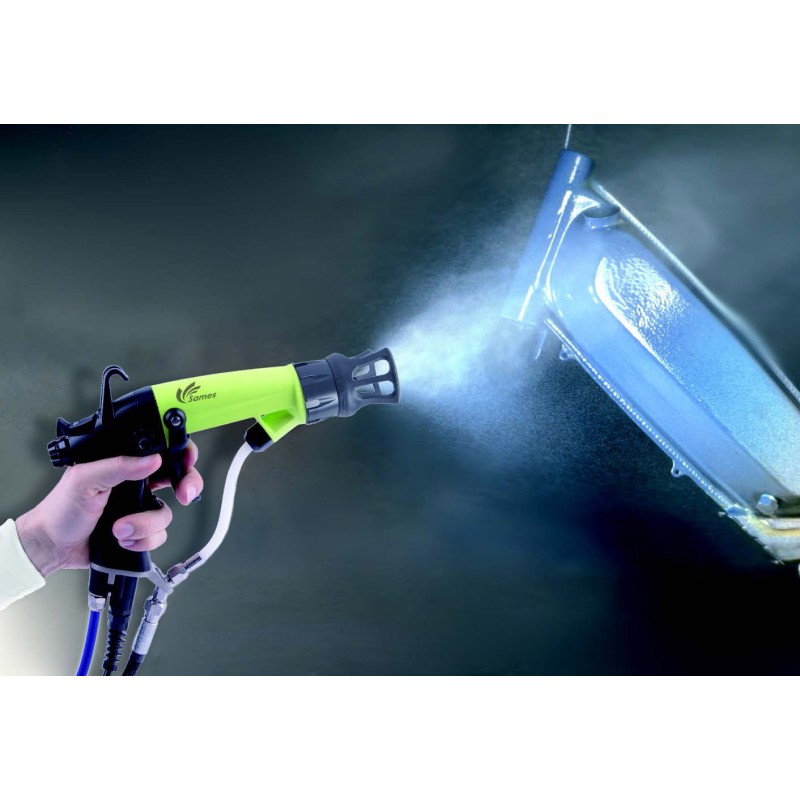

NANOGUN+ AIRMIX® LR 200 BAR FAN SPRAY 15M + GNM6080

Prestaciones

• Control automático de alta tensión para mantener una carga de pintura constante y así obtener una inigualable tasa de transferencia del 93%
• Ajustes independientes para un control perfecto del proceso.
• Óptimo efecto envolvente y de penetración para un inigualable ahorro de pintura con AMBAS altas corrientes y tensiones.
• Cobertura de alta calidad y grosos uniforme para una aplicación de acabado superior.
• Compatibilidad con una amplia gama de viscosidades y de materiales de base disolvente para cubrir todas las necesidades de productos.

Productividad

• Caudales de aire y pintura fácilmente ajustables con reguladores intuitivos.
• El cambio del abanico de pulverización de tipo plano a redondo es rápido y sencillo.
• Boquillas de carburo de tungsteno de alta calidad, probadas individualmente.
• La alta tensión se activa cuando la aguja se mueve, no hay sensor de presión para una mayor seguridad.
• El módulo de control GNM 6080 proporciona diagnósticos inteligentes para mejorar su mantenimiento.
• Ligereza y ergonomía mejorada para aumentar la comodidad de los operario.

Durabilidad

• Desconexión rápida para un mejor mantenimiento.
• Circuito de pintura externo con acceso simplificado para su sustitución.
• Reducción del coste total de la inversión con un 30% menos de piezas de desgaste que los estándares del mercado.
• Calidad fiable de las materias primas para un uso intensivo y una larga vida útil.

Esta combinación permite conseguir una aplicación de elevada calidad, mejorar el aprovechamiento de la pintura y favorecer el efecto envolvente alrededor de piezas conductoras correctamente conectadas a tierra.

La versión LR (Low Resistivity) está diseñada específicamente para trabajar con determinados productos base disolvente de baja resistividad eléctrica, ampliando las posibilidades de la aplicación electrostática frente a configuraciones destinadas exclusivamente a pinturas de mayor resistividad.

Esta configuración trabaja hasta 200 bar, incorpora 15 metros de mangueras y se suministra con el módulo electrónico de control GNM 6080.

Es una solución especialmente orientada a industrias donde reducir el consumo de pintura, controlar el overspray, conseguir espesores uniformes y aumentar la productividad puede repercutir directamente sobre el coste de producción.

⚙️Características principales de la Nanogun+ Airmix LR 200 bar

• Pistola electrostática manual para pintura líquida.
• Fabricante: Sames.
• Modelo: Nanogun+ Airmix LR.
• Tecnología de pulverización: Airmix®.
• Tecnología electrostática de carga interna.
• Versión LR – Low Resistivity.
• Configuración para aplicaciones hasta 200 bar.
• Rango de trabajo recomendado de la versión 200 bar: aproximadamente 90 a 200 bar, según aplicación.
• Indicada para productos base disolvente compatibles.
• Rango de resistividad asociado a la versión LR: aproximadamente 0,5 a 200 MΩ·cm.
• Configuración con abanico plano Fan Spray.
• Longitud de mangueras: 15 m.
• Módulo de control de alta tensión GNM 6080.
• Caudal máximo especificado por Sames: hasta 1.230 cc/min.
• Regulaciones independientes de aire y producto.
• Tecnología diseñada para conseguir un elevado efecto envolvente.
• Boquillas Airmix de carburo de tungsteno.
• Diseño ligero y ergonómico.
• Circuito de pintura exterior para facilitar el mantenimiento.
• Diagnóstico mediante GNM 6080.
• Referencia Sames: 910021116-15.

💡¿Qué ventajas ofrece combinar Airmix® y electrostática?

La Nanogun+ no es simplemente una pistola Airmix a la que se ha añadido un sistema eléctrico.

Las dos tecnologías trabajan conjuntamente.

Tecnología Airmix®

Airmix utiliza presión de producto combinada con una pequeña cantidad controlada de aire para conseguir una pulverización fina y uniforme.

Permite combinar:

• Buena calidad de acabado.
• Elevada productividad.
• Buena eficiencia de transferencia.
• Control del abanico.
• Menor cantidad de aire de atomización que un sistema aerográfico convencional.

Tecnología electrostática

La pintura recibe una carga eléctrica mientras la pieza que debe pintarse se encuentra correctamente conectada a tierra.

El campo electrostático generado favorece la atracción de las partículas de pintura hacia la pieza.

Esto puede mejorar considerablemente el aprovechamiento del producto.

La combinación:

Airmix® + electrostática

permite trabajar simultáneamente sobre la calidad de atomización y sobre la eficiencia con la que la pintura llega a la pieza.

🔧Efecto envolvente: pintar más allá de la superficie frontal

Una de las ventajas más características de la aplicación electrostática es el denominado efecto envolvente.

Las partículas cargadas son atraídas por la pieza conectada a tierra y pueden desplazarse hacia zonas laterales y posteriores dependiendo de la geometría, conductividad y condiciones de aplicación.

Esto puede resultar especialmente interesante al pintar:

• Perfiles.
• Tubos.
• Barandillas.
• Estructuras.
• Bastidores.
• Piezas metálicas.
• Elementos con geometrías complejas.
• Componentes tridimensionales.

El efecto envolvente puede reducir el número de movimientos necesarios para conseguir una cobertura uniforme.

Su eficacia real depende siempre de la geometría de la pieza, conexión a tierra, resistividad del producto y parámetros de aplicación.

⭐Mayor aprovechamiento de la pintura

En un sistema convencional, parte de la pintura pulverizada puede no depositarse sobre la pieza y terminar en los filtros o paredes de la cabina.

La tecnología electrostática busca aumentar la proporción de producto que alcanza la superficie.

Esto puede traducirse en:

• Menor desperdicio de pintura.
• Menor overspray.
• Menor carga sobre los filtros de la cabina.
• Menor cantidad de residuos.
• Mayor rendimiento por litro de producto.
• Menores costes asociados al proceso de pintado.

El ahorro real dependerá siempre de la instalación y del proceso existente.

Por ello, la mejor forma de valorar una aplicación electrostática es comparar el consumo real por pieza antes y después de implantar el sistema.

📐Versión LR: diseñada para productos de baja resistividad

Este es uno de los puntos más importantes a la hora de seleccionar correctamente una Nanogun+.

Sames comercializa versiones HR y LR.

Nanogun+ LR – Low Resistivity

La versión LR está orientada a productos base disolvente con resistividades comprendidas aproximadamente entre 0,5 y 200 MΩ·cm.

Nanogun+ HR – High Resistivity

La versión HR está destinada a productos de mayor resistividad, aproximadamente entre 10 y 500 MΩ·cm, según las especificaciones de Sames.

Por tanto, LR y HR no deben seleccionarse únicamente por precio o disponibilidad.

La resistividad eléctrica de la pintura es un criterio técnico fundamental para determinar qué versión corresponde a la aplicación.

🛠¿Por qué es importante conocer la resistividad de la pintura?

La electrostática depende del comportamiento eléctrico del producto.

Dos pinturas visualmente similares pueden tener resistividades muy diferentes debido a su formulación, disolventes, pigmentos y otros componentes.

Si se quiere estudiar correctamente una aplicación electrostática conviene conocer:

• Tipo de pintura.
• Base disolvente o agua.
• Resistividad.
• Viscosidad.
• Caudal necesario.
• Conductividad de la pieza.
• Geometría.
• Conexión a tierra.

Cuando no se conoce la resistividad del producto, esta puede medirse con un resistivómetro adecuado antes de seleccionar la configuración definitiva.

⚡Configuración de 200 bar

Esta Nanogun+ pertenece a la gama Airmix de 200 bar.

Sames establece para la versión MX 200 un rango de trabajo recomendado aproximadamente entre 90 y 200 bar, dependiendo de la boquilla, viscosidad, caudal y aplicación.

Disponer de capacidad para trabajar a esta presión proporciona margen para aplicaciones que requieren mayor presión de producto.

No obstante, no debe interpretarse que sea necesario trabajar siempre cerca de 200 bar.

En pulverización profesional debe utilizarse la presión necesaria para conseguir una correcta atomización sin aumentarla innecesariamente.

🧪Regulación independiente para controlar el proceso

La Nanogun+ permite ajustar los parámetros de aire y pintura para adaptar el comportamiento de la pistola a cada aplicación.

Esto permite trabajar sobre:

• Caudal.
• Calidad de atomización.
• Anchura del abanico.
• Velocidad de aplicación.
• Acabado.
• Eficiencia de transferencia.

La puesta a punto correcta es fundamental para aprovechar las ventajas del sistema.

Una pistola electrostática mal regulada puede desaprovechar buena parte de su potencial.

🧩Módulo GNM 6080: control y diagnóstico del sistema electrostático

Esta configuración incorpora el módulo de control GNM 6080.

El GNM 6080 gestiona el sistema electrostático y proporciona información para controlar su funcionamiento.

Una de sus ventajas es su capacidad de diagnóstico, que facilita la identificación de determinadas incidencias y ayuda durante las operaciones de mantenimiento.

El módulo forma parte fundamental del sistema Nanogun+ y trabaja conjuntamente con la pistola para gestionar la alta tensión necesaria para el proceso electrostático.

🧰Activación de la alta tensión durante la aplicación

La Nanogun+ está diseñada para activar la alta tensión cuando se produce el movimiento de la aguja durante el accionamiento de la pistola.

Esto integra la activación electrostática directamente en el funcionamiento normal del equipo y evita depender de un sensor de presión para esta función.

El operario puede así concentrarse en el proceso de aplicación.

🌡️15 metros de manguera para trabajar con mayor libertad

La referencia 910021116-15 corresponde a la configuración LR 200 bar con 15 metros de manguera.

Esta longitud permite disponer de un amplio radio de trabajo alrededor de la instalación.

Puede resultar especialmente práctica en:

• Cabinas industriales.
• Pintado de estructuras.
• Piezas grandes.
• Instalaciones donde la bomba y el módulo deben permanecer alejados del punto de aplicación.

La disposición de las mangueras debe realizarse siempre siguiendo las recomendaciones de instalación de Sames.

🔍Boquillas Airmix de carburo de tungsteno

Sames utiliza boquillas Airmix fabricadas en carburo de tungsteno y comprobadas individualmente.

La selección de la boquilla es fundamental porque determina:

• Caudal.
• Anchura del abanico.
• Presión necesaria.
• Velocidad de aplicación.
• Calidad de pulverización.

Una boquilla incorrectamente dimensionada puede impedir aprovechar las prestaciones del equipo.

Por ello, debe seleccionarse según pintura, viscosidad, caudal y geometría de las piezas.

⚙️Calidad y uniformidad del recubrimiento

La electrostática no solo tiene como objetivo ahorrar pintura.

La atracción de las partículas hacia la pieza puede ayudar a conseguir una distribución más uniforme del recubrimiento sobre determinadas geometrías.

Una aplicación correctamente configurada puede contribuir a:

• Mejor uniformidad.
• Cobertura regular.
• Espesores más homogéneos.
• Menor variación entre piezas.
• Mayor repetibilidad del proceso.

Estos factores pueden ser especialmente importantes en procesos industriales seriados.

🔧Diseño ergonómico para utilización profesional

La Nanogun+ ha sido diseñada para trabajos industriales donde el operario puede utilizar la pistola durante periodos prolongados.

Sames destaca su ligereza y ergonomía para mejorar la comodidad durante la aplicación.

Un equipo equilibrado ayuda a:

• Reducir fatiga.
• Mejorar precisión.
• Mantener una distancia más constante.
• Realizar movimientos más regulares.
• Mejorar la repetibilidad entre piezas.

📐Mantenimiento simplificado

Sames ha diseñado la Nanogun+ buscando reducir el coste total de utilización.

El circuito de pintura se encuentra externamente accesible para facilitar su sustitución y mantenimiento.

Además, la arquitectura del equipo busca reducir el número de piezas sometidas a desgaste.

Una correcta rutina preventiva debe incluir la revisión de:

• Boquilla.
• Filtros.
• Circuito de producto.
• Mangueras.
• Conexiones eléctricas.
• Cableado.
• Pistola.
• Módulo GNM 6080.
• Puesta a tierra.

En una instalación electrostática, el mantenimiento eléctrico y la conexión a tierra son tan importantes como el mantenimiento hidráulico.

🛠La puesta a tierra es fundamental

Para que la electrostática funcione correctamente, las piezas deben disponer de una buena conexión a tierra.

La acumulación de pintura sobre ganchos, soportes o elementos de transporte puede reducir progresivamente la conductividad.

Esto puede provocar una disminución del efecto electrostático aunque la pistola funcione correctamente.

Por ello conviene controlar periódicamente:

• Ganchos.
• Bastidores.
• Transportadores.
• Contactos eléctricos.
• Conexiones de masa.
• Limpieza de soportes.

Una buena puesta a tierra es un requisito fundamental tanto para el rendimiento como para la seguridad de la instalación.

⚡Aplicaciones industriales

La Nanogun+ Airmix puede resultar especialmente interesante en aplicaciones como:

• Estructuras metálicas.
• Maquinaria.
• Componentes industriales.
• Mobiliario metálico.
• Perfiles.
• Tubos.
• Equipamiento industrial.
• Transporte.
• Fabricación de piezas metálicas.
• Carpintería industrial cuando la pieza y el proceso permiten aplicación electrostática.
• Procesos donde se busca reducir consumo de pintura.

La viabilidad de la electrostática debe estudiarse en función del producto y de las piezas que deben recubrirse.

🧪Nanogun+ frente a una pistola Airmix convencional

Una pistola Airmix convencional ya proporciona una buena combinación entre calidad de acabado, productividad y eficiencia de transferencia.

La Nanogun+ añade el componente electrostático.

Airmix convencional

Ofrece:

• Buena calidad de acabado.
• Alta productividad.
• Buen control del abanico.
• Elevada eficiencia de transferencia.

Nanogun+ Airmix electrostática

Añade:

• Atracción electrostática de la pintura.
• Efecto envolvente.
• Potencial de mayor aprovechamiento del producto.
• Posibilidad de reducir overspray.
• Mejor cobertura de determinadas geometrías.

La diferencia económica debe evaluarse considerando no solo el precio inicial del equipo, sino también el consumo anual de pintura.

🧩¿Cuándo puede resultar especialmente rentable la electrostática?

La electrostática adquiere mayor interés cuando existe:

• Consumo elevado de pintura.
• Producción repetitiva.
• Gran número de piezas.
• Geometrías favorables al efecto envolvente.
• Coste elevado del recubrimiento.
• Necesidad de reducir overspray.
• Objetivos de mejora de eficiencia.

Cuanto mayor sea el consumo anual de pintura, mayor puede ser el impacto económico de mejorar unos puntos porcentuales la eficiencia de transferencia.

❓Preguntas frecuentes sobre la Nanogun+ Airmix LR 200 bar

¿Qué es la Sames Nanogun+ Airmix?

Es una pistola manual que combina pulverización Airmix® con tecnología electrostática para aplicación de pintura líquida.

¿Qué significa LR?

LR significa Low Resistivity. Identifica la versión diseñada para determinados productos de baja resistividad eléctrica.

¿Qué resistividad admite la versión LR?

Sames especifica aproximadamente 0,5 a 200 MΩ·cm para la versión LR.

¿Qué diferencia hay entre Nanogun LR y HR?

La principal diferencia está en el rango de resistividad de la pintura para el que está diseñada cada versión. La LR cubre productos de menor resistividad y la HR productos de resistividad más elevada.

¿Esta versión trabaja hasta 200 bar?

Sí. Es la configuración Nanogun+ Airmix LR de 200 bar.

¿Hay que trabajar siempre a 200 bar?

No. Sames establece para la MX 200 un rango recomendado aproximado de 90 a 200 bar. La presión real debe ajustarse al producto, boquilla y calidad de atomización requerida.

¿Qué longitud de manguera incorpora?

Esta configuración incorpora 15 metros.

¿Incluye el módulo GNM 6080?

Sí. La referencia 910021116-15 corresponde al conjunto Nanogun+ Airmix LR 200 bar de 15 m con módulo GNM 6080.

¿Qué hace el GNM 6080?

Gestiona el sistema electrostático de alta tensión y proporciona funciones de control y diagnóstico.

¿Qué significa Fan Spray?

Identifica la configuración de pulverización con abanico plano, adecuada para numerosas aplicaciones industriales.

¿Qué caudal máximo admite?

Sames especifica un caudal máximo de hasta aproximadamente 1.230 cc/min, dependiendo de la configuración y condiciones de aplicación.

¿Sirve para pintura base disolvente?

Sí. La gama Nanogun+ LR está específicamente orientada a determinados productos base disolvente compatibles dentro del rango de resistividad correspondiente.

¿Puedo utilizar cualquier pintura?

No. La compatibilidad química, viscosidad y, especialmente, la resistividad eléctrica deben comprobarse antes de utilizar el equipo.

¿Por qué es importante la masa o puesta a tierra?

Porque la atracción electrostática necesita que la pieza esté correctamente conectada a tierra. Una masa deficiente reduce el rendimiento electrostático y puede afectar a la seguridad.

¿La electrostática ahorra pintura?

Puede aumentar significativamente la eficiencia de transferencia y reducir las pérdidas de producto. El ahorro real depende de las piezas, pintura, instalación y sistema utilizado anteriormente.

¿Qué bomba puedo utilizar con la Nanogun+ LR 200 bar?

Debe utilizarse una bomba Airmix correctamente dimensionada para el caudal, presión y producto de la instalación. La selección debe realizarse conjuntamente con la pistola y la aplicación.

¿Cómo sé si necesito una LR o una HR?

Debe conocerse la resistividad eléctrica del producto. Si no se dispone de este dato, puede ser necesario medirlo antes de seleccionar la versión de Nanogun.

✅¿Por qué comprar una Nanogun+ en Suministros Lozano?

En Suministros Lozano no nos limitamos al suministro de la pistola.

Trabajamos con sistemas profesionales Sames y podemos estudiar la aplicación completa:

• Pintura utilizada.
• Resistividad.
• Viscosidad.
• Bomba Airmix.
• Pistola Nanogun+.
• Versión LR o HR.
• Presión.
• Caudal.
• Boquilla.
• Filtración.
• Mangueras.
• Puesta a tierra.
• Configuración del GNM 6080.
• Puesta en marcha.
• Mantenimiento y repuestos.

La electrostática proporciona sus mejores resultados cuando todos los componentes de la instalación están correctamente dimensionados y regulados.

Si desea valorar la incorporación de tecnología electrostática a su proceso actual, podemos estudiar su aplicación y ayudarle a seleccionar la configuración más adecuada.
