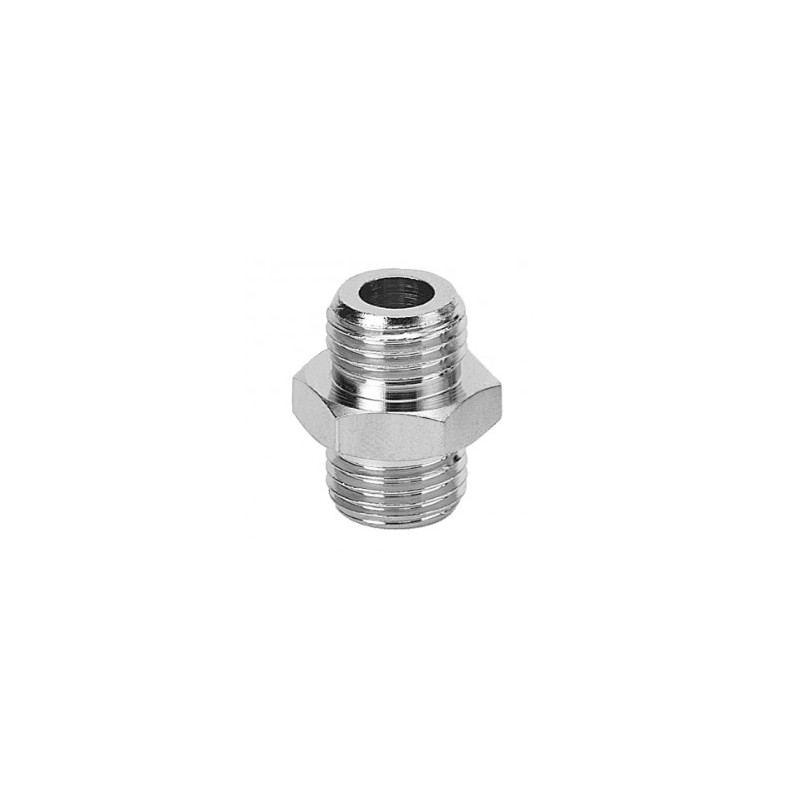

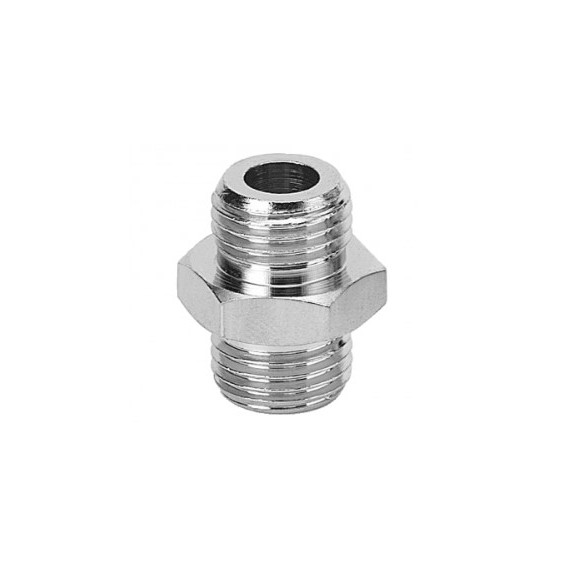

RACOR DOBLE G 1/4 ROSCA MACHO/MACHO A11414

Ofrece resistencia y fiabilidad para aplicaciones profesionales, con una presión máxima de utilización de 15 bar.

Características principales

• Marca: Prevost.
• Referencia: A1 1414 / A11414.
• Tipo: racor doble macho / unión macho-macho.
• Rosca 1: G 1/4 macho.
• Rosca 2: G 1/4 macho.
• Tipo de rosca: cilíndrica.
• Material: latón.
• Presión máxima de utilización: 15 bar.
• Longitud: 21 mm.
• Hexágono: 17 mm.
• Peso aproximado: 19 g.
• Aplicación: conexiones profesionales de aire comprimido.

¿Para qué sirve un racor doble macho?

La función de este racor es sencilla pero fundamental: unir directamente dos componentes que disponen de conexión hembra G 1/4.

Al incorporar rosca macho en ambos extremos evita recurrir a combinaciones innecesarias de adaptadores cuando los dos elementos que necesitamos conectar utilizan la misma medida.

Puede utilizarse, según la configuración de la instalación, para conectar diferentes componentes neumáticos compatibles como:

• Acoplamientos rápidos.
• Válvulas.
• Reguladores.
• Filtros.
• Distribuidores.
• Equipos neumáticos.
• Accesorios con entrada G 1/4 hembra.

Siempre debe comprobarse previamente la compatibilidad de roscas, presión y aplicación.

Rosca G 1/4 macho en ambos extremos

Esta referencia incorpora dos conexiones macho G 1/4.

La letra G identifica una rosca de tubería cilíndrica BSPP. Es importante comprobar este dato porque una conexión “1/4” no define por sí sola el tipo exacto de rosca.

En neumática podemos encontrar diferentes estándares y geometrías de rosca, por lo que seleccionar el racor únicamente por el diámetro nominal puede provocar incompatibilidades o un montaje incorrecto.

Racor compacto para instalaciones de aire comprimido

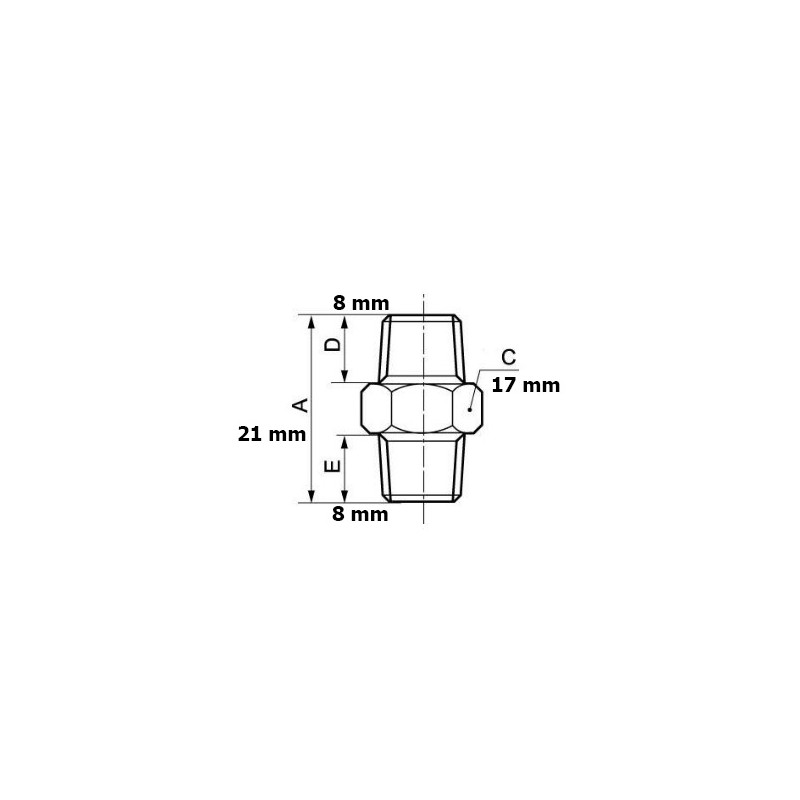

Con una longitud aproximada de 21 mm, el A1 1414 permite realizar una unión directa ocupando poco espacio.

Esta característica resulta especialmente interesante en montajes compactos, paneles neumáticos y conexiones donde queremos reducir el número de accesorios intermedios.

El cuerpo dispone de una zona hexagonal de 17 mm para facilitar el montaje con la herramienta adecuada.

Presión máxima de 15 bar

El racor está especificado para una presión máxima de utilización de 15 bar.

En cualquier instalación, la presión máxima admisible del conjunto vendrá determinada por el componente con menor presión nominal.

Por ejemplo, que este racor admita hasta 15 bar no significa que podamos superar la presión máxima de una manguera, acoplamiento, regulador o herramienta conectada al mismo circuito.

Una solución útil para adaptar conexiones neumáticas

En una instalación de aire comprimido es frecuente encontrar situaciones donde dos elementos disponen de rosca hembra.

El racor doble macho resuelve esta necesidad de forma sencilla:

G 1/4 hembra → A1 1414 → G 1/4 hembra

Esta configuración resulta especialmente útil para adaptar componentes sin añadir conexiones más complejas de las necesarias.

Aplicaciones recomendadas

El racor doble macho G 1/4 puede utilizarse en:

• Instalaciones de aire comprimido.
• Talleres profesionales.
• Carpinterías.
• Fabricación de muebles.
• Mantenimiento industrial.
• Maquinaria neumática.
• Puestos de montaje.
• Redes y circuitos neumáticos.
• Reparaciones y modificaciones de instalaciones.

Importancia de una correcta estanqueidad

Las pequeñas fugas de aire comprimido generan consumo energético continuo y pueden provocar pérdidas de presión.

Al realizar una conexión roscada deben utilizarse los sistemas de estanqueidad adecuados al tipo de rosca y aplicación, respetando las recomendaciones de montaje correspondientes.

Después de realizar la instalación es recomendable comprobar que no existen fugas.

Datos técnicos

Marca: Prevost
Referencia fabricante: A1 1414
Referencia Suministros Lozano: A11414
Tipo: unión doble macho
Rosca: G 1/4 macho × G 1/4 macho
Material: latón
Presión máxima: 15 bar
Longitud: 21 mm
Hexágono: 17 mm
Peso: aprox. 0,019 kg
Uso: instalaciones neumáticas / aire comprimido

❓Preguntas frecuentes

¿Para qué sirve el racor doble macho G 1/4?

Sirve para conectar directamente dos componentes que disponen de rosca hembra G 1/4, creando una unión macho-macho compacta.

¿Las dos conexiones tienen la misma medida?

Sí. El Prevost A1 1414 incorpora rosca macho G 1/4 en ambos extremos.

¿Qué presión máxima admite?

Prevost especifica una presión máxima de utilización de 15 bar. Debe respetarse también la presión máxima del resto de componentes de la instalación.

¿Una rosca G 1/4 es lo mismo que cualquier rosca de 1/4"?

No necesariamente. La denominación G identifica una rosca cilíndrica BSPP. Antes del montaje debe comprobarse el estándar de rosca del componente que queremos conectar.
