Kit Avento HK XS

Advertencia:

En caso de empleo a ambos lados se duplica el factor de rendimiento LF.

En caso de bisagras con un ángulo de apertura más pequeño, éste queda limitado por las bisagras.

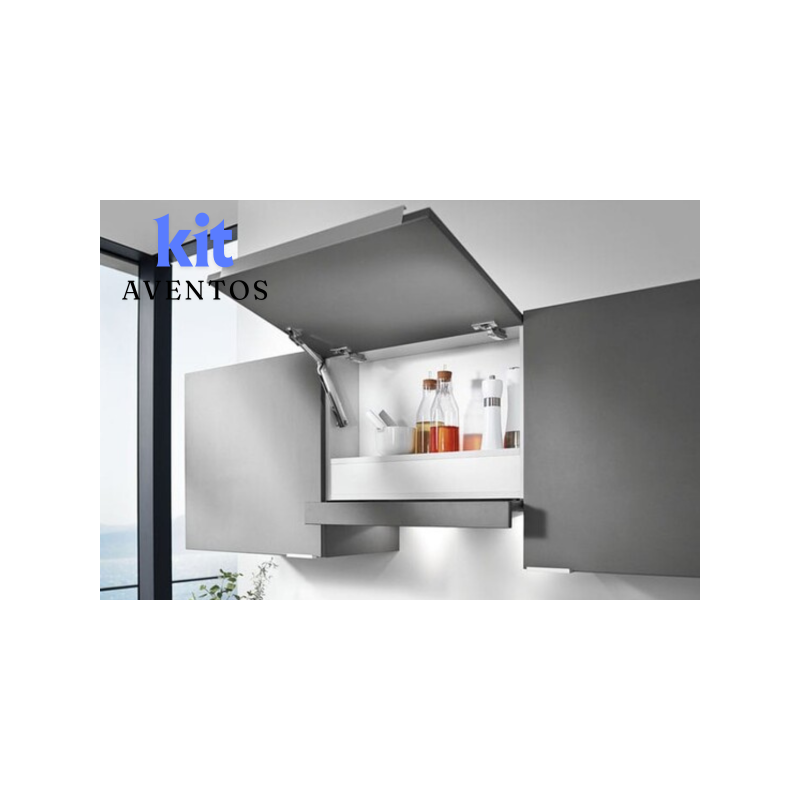

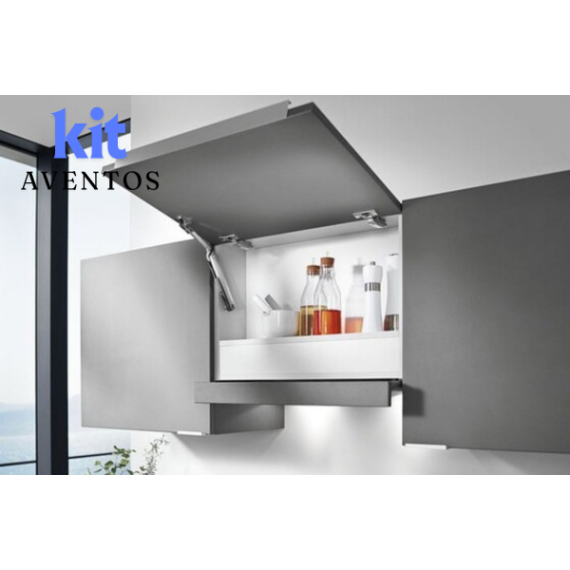

El AVENTOS HK-XS es el compás abatible compacto de BLUM para módulos de poca altura y poca profundidad (p. ej., sobre fregadero/nevera o colgantes estrechos). Su mecanismo simétrico permite montarlo en un solo lado para frentes pequeños y en ambos lados para frentes más anchos o pesados. Ofrece parada continua en cualquier posición y un montaje prácticamente sin herramientas que acelera la instalación y el ajuste fino.

Ventajas clave

• Ideal para poca profundidad: requiere aprox. 100 mm de profundidad interna mínima.

• Para cuerpos pequeños: recomendado para alturas de 250 a 600 mm y anchos hasta 1.200 mm (según factor de rendimiento).

• Parada continua: el frente queda donde lo necesitas, con esfuerzo mínimo.

• Cierre suave y silencioso combinándolo con bisagras CLIP top BLUMOTION.

• Mecanismo simétrico: un lado para frentes ligeros; ambos lados para frentes mayores.

Cómo elegir tu HK-XS

1. Dimensiones del mueble

   • Altura del cuerpo: 250–600 mm.

   • Ancho del cuerpo: hasta 1.200 mm (siempre condicionado al factor de rendimiento).

2. Profundidad disponible

   • Necesitas ≥ 100 mm de profundidad interna para trabajar cómodo con HK-XS.

3. Peso del frente y selección del mecanismo

   • Calcula el factor de rendimiento (LF) = altura del frente (mm) × peso del frente (kg).

   • Elige el mecanismo según el rango LF: 200–1000 (20K1101), 500–1500 (20K1301), 800–1800 (20K1501).

   • En TIP-ON: 180–800 (20K1101T), 500–1200 (20K1301T), 800–1600 (20K1501T).

   • Si montas a ambos lados, el LF se duplica.

4. Tipo de frente

   • Madera o marco de aluminio (ancho/estrecho).

Consejo pro: si tu cálculo de LF queda entre dos rangos, elige el inferior para frentes ligeros y el superior si montas elementos pesados (tiradores sólidos, vidrio, etc.). (Regla de uso habitual en catálogos técnicos).

Qué incluye el kit

• Mecanismo(s) de elevación HK-XS (derecha/izquierda según configuración).

• Placas/fijaciones para costado y frente.

• Tapetas y elementos de seguridad integrados.

• Instrucciones de montaje y reglaje.

Ficha técnica

• Sistema: compás abatible compacto (stay-lift) para colgantes/tipo sobre electrodoméstico.

• Altura cuerpo: 250–600 mm (recomendado).

• Ancho cuerpo: hasta 1.200 mm (según LF).

• Profundidad interna mínima: ≈ 100 mm.

• Funcionamiento: parada continua; cierre suave con CLIP top BLUMOTION.

• Montaje: prácticamente sin herramientas; ajuste tridimensional del frente.

• Mecanismo: simétrico, uso 1 lado (frentes ligeros) o 2 lados (frentes mayores)

Recomendaciones de instalación

• Nivelar el casco y marcar cotas antes de taladrar.

• Determinar el LF y la referencia de mecanismo con la tabla del catálogo.

• Realizar el ajuste 3D (alto/lateral/profundidad) y comprobar la parada continua.

• Añadir limitador si hay obstáculos (cornisas, techo).

• Para marco de aluminio, seguir las medidas de mecanizado específicas.

Usos recomendados

• Cocina: colgantes estrechos, sobre campana o nevera.

• Baño: armarios superiores con poca profundidad.

• Hogar/Oficina: módulos altos pequeños para acceso superior.

Preguntas frecuentes

¿Necesita bisagras?
Sí, la puerta se articula con bisagras CLIP top (recomendado CLIP top BLUMOTION para cierre suave).

¿Puedo usar un solo mecanismo?
Sí, en frentes pequeños/ligeros; en frentes grandes/pesados utiliza dos (ambos lados).
