Kit Avento HK XS TIP-ON

Advertencia:

En caso de empleo a ambos lados se duplica el factor de rendimiento LF.

En caso de bisagras con un ángulo de apertura más pequeño, éste queda limitado por las bisagras.

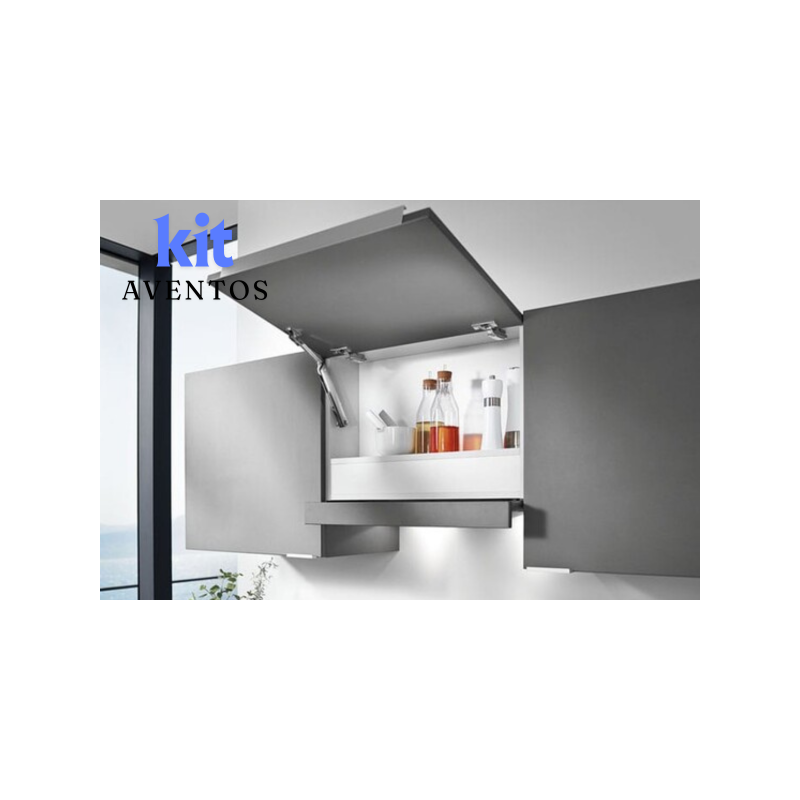

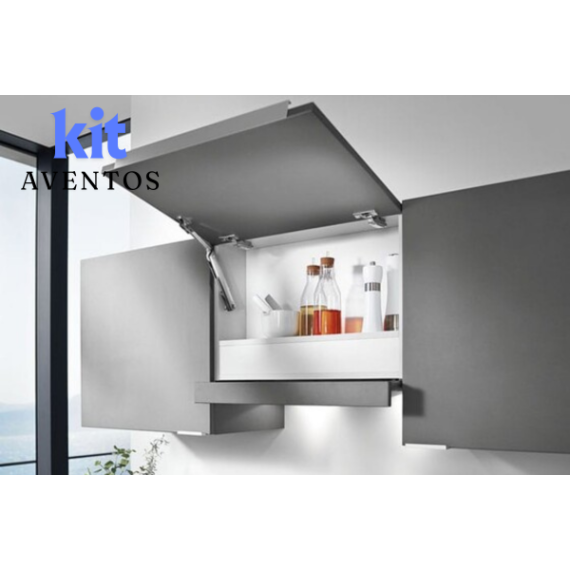

El AVENTOS HK-XS es el compás abatible compacto de BLUM para módulos de poca altura y poca profundidad (p. ej., sobre fregadero/nevera o colgantes estrechos). Su mecanismo simétrico permite montarlo en un solo lado para frentes pequeños y en ambos lados para frentes más anchos o pesados. Ofrece parada continua en cualquier posición y un montaje prácticamente sin herramientas que acelera la instalación y el ajuste fino.

💡Ventajas clave

• Ideal para poca profundidad: requiere aprox. 100 mm de profundidad interna mínima.

• Para cuerpos pequeños: recomendado para alturas de 250 a 600 mm y anchos hasta 1.200 mm (según factor de rendimiento).

• Parada continua: el frente queda donde lo necesitas, con esfuerzo mínimo.

• Cierre suave y silencioso combinándolo con bisagras CLIP top BLUMOTION.

• Sin tirador (opcional): compatible con TIP-ON para AVENTOS en aplicaciones sin tirador.

• Mecanismo simétrico: un lado para frentes ligeros; ambos lados para frentes mayores.

⭐Cómo elegir tu HK-XS

1. Dimensiones del mueble

   • Altura del cuerpo: 250–600 mm.

   • Ancho del cuerpo: hasta 1.200 mm (siempre condicionado al factor de rendimiento).

2. Profundidad disponible

   • Necesitas ≥ 100 mm de profundidad interna para trabajar cómodo con HK-XS.

3. Peso del frente y selección del mecanismo

   • Calcula el factor de rendimiento (LF) = altura del frente (mm) × peso del frente (kg).

   • Elige el mecanismo según el rango LF: 200–1000 (20K1101), 500–1500 (20K1301), 800–1800 (20K1501).

   • En TIP-ON: 180–800 (20K1101T), 500–1200 (20K1301T), 800–1600 (20K1501T).

   • Si montas a ambos lados, el LF se duplica.

4. Tipo de frente

   • Madera o marco de aluminio (ancho/estrecho).

Consejo pro: si tu cálculo de LF queda entre dos rangos, elige el inferior para frentes ligeros y el superior si montas elementos pesados (tiradores sólidos, vidrio, etc.). (Regla de uso habitual en catálogos técnicos).

📦Qué incluye el kit

• Mecanismo(s) de elevación HK-XS (derecha/izquierda según configuración).

• Placas/fijaciones para costado y frente.

• Tapetas y elementos de seguridad integrados.

• Instrucciones de montaje y reglaje.
  Accesorios: limitadores de apertura, TIP-ON para frentes sin tirador, bisagras CLIP top BLUMOTION (para cierre suave).

⚙️Ficha técnica

• Sistema: compás abatible compacto (stay-lift) para colgantes/tipo sobre electrodoméstico.

• Altura cuerpo: 250–600 mm (recomendado).

• Ancho cuerpo: hasta 1.200 mm (según LF).

• Profundidad interna mínima: ≈ 100 mm.

• Funcionamiento: parada continua; cierre suave con CLIP top BLUMOTION.

• Montaje: prácticamente sin herramientas; ajuste tridimensional del frente.

• Mecanismo: simétrico, uso 1 lado (frentes ligeros) o 2 lados (frentes mayores)

🧰Recomendaciones de instalación

• Nivelar el casco y marcar cotas antes de taladrar.

• Determinar el LF y la referencia de mecanismo con la tabla del catálogo.

• Realizar el ajuste 3D (alto/lateral/profundidad) y comprobar la parada continua.

• Añadir limitador si hay obstáculos (cornisas, techo).

• Para marco de aluminio, seguir las medidas de mecanizado específicas.

🔧Usos recomendados

• Cocina: colgantes estrechos, sobre campana o nevera.

• Baño: armarios superiores con poca profundidad.

• Hogar/Oficina: módulos altos pequeños para acceso superior.

❓Preguntas frecuentes (FAQ)

¿Necesita bisagras?
Sí, la puerta se articula con bisagras CLIP top (recomendado CLIP top BLUMOTION para cierre suave).

¿Funciona sin tirador?

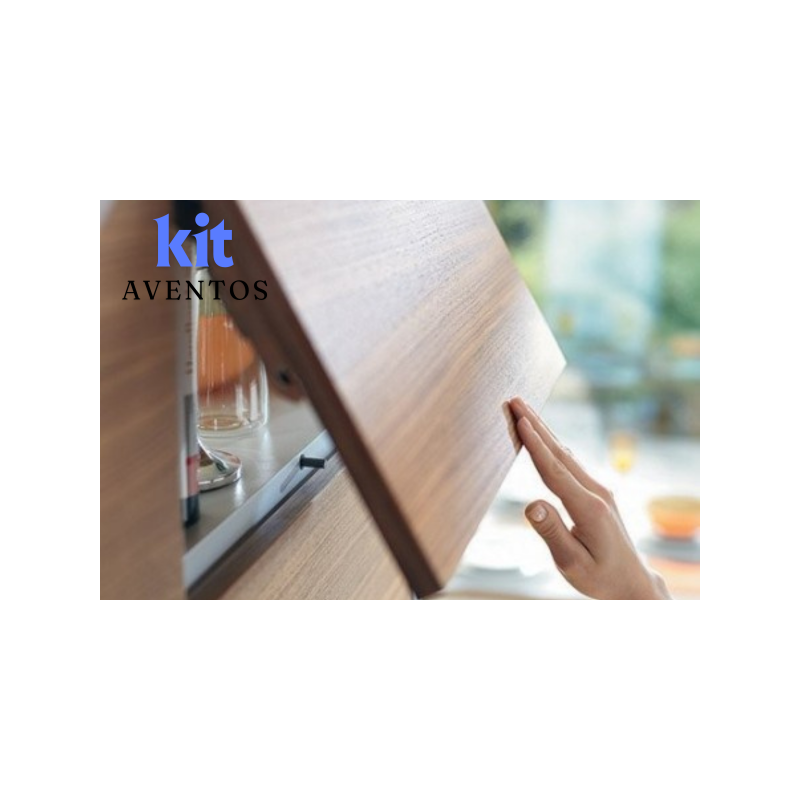

Sí, con TIP-ON (apertura mecánica por presión) para AVENTOS HK-XS.

¿Puedo usar un solo mecanismo?
Sí, en frentes pequeños/ligeros; en frentes grandes/pesados utiliza dos (ambos lados).
